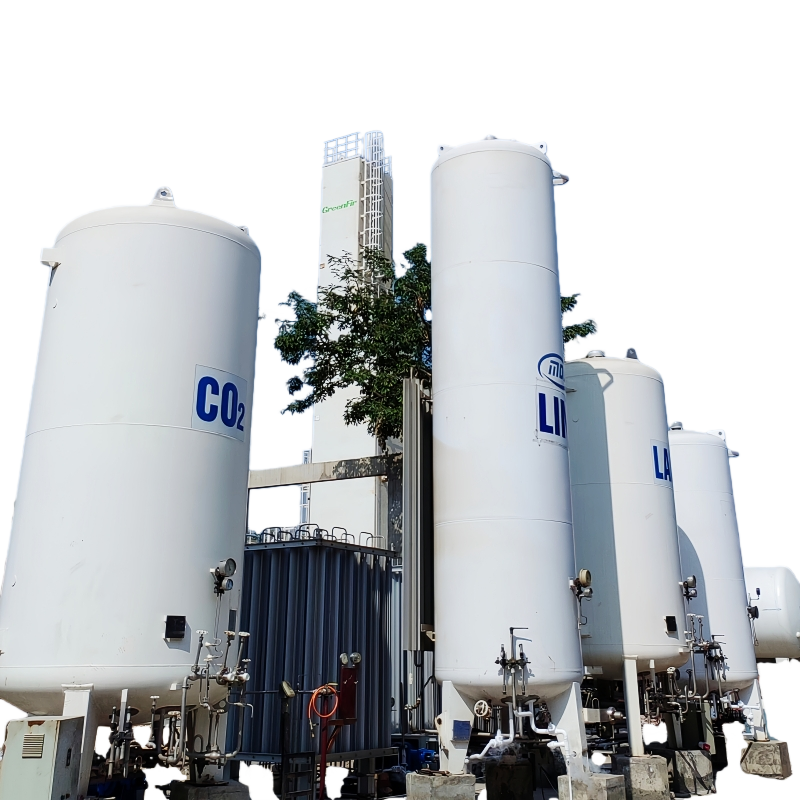

Impianto di separazione dell'aria liquida: processo e applicazioni

Come Liquido Unità di separazione dell'aria Funzionamento: il processo di distillazione criogenica

Liquefazione e differenziazione dei punti di ebollizione: separazione di azoto, ossigeno e argon

Il processo di distillazione criogenica funziona separando azoto, ossigeno e argon in base alle diverse temperature di ebollizione di ciascun gas. Innanzitutto, l’aria atmosferica viene compressa a circa 6 bar di pressione e quindi raffreddata fino a circa -175 gradi Celsius, finché non si trasforma in forma liquida, pronta per la separazione. Riscaldandola nuovamente, l’azoto inizia a bollire per primo a circa -195,8 gradi Celsius, seguito dall’argone a -185,9 gradi Celsius, mentre l’ossigeno rimane per ultimo e bolle a -183 gradi Celsius. Esiste infatti un importante intervallo di circa 13 gradi tra i punti di ebollizione dell’azoto e dell’ossigeno, il che fa tutta la differenza nel conseguire risultati puri nelle colonne di distillazione. Grazie a questo accurato controllo della temperatura, le attuali Unità di separazione dell'aria (ASU) possono produrre in modo affidabile ossigeno e azoto con livelli di purezza superiori al 99,5%, recuperando nel contempo oltre il 95% dell’argone disponibile nel processo.

Perché l’aria liquefatta è la materia prima essenziale — Termodinamica e integrazione energetica

L'aria liquefatta funge da materia prima essenziale per grandi impianti di separazione dell'aria (ASU), non solo per comodità, ma soprattutto per il suo comportamento termodinamico. Quando liquefacciamo l'aria, ne riduciamo il volume di circa 700 volte, consentendoci così di immagazzinarla in spazi più contenuti, trasferire il calore in modo più efficace e mantenere un funzionamento regolare delle colonne di distillazione. È vero che la compressione richiede una notevole quantità di energia, ma sono stati sviluppati sistemi intelligenti in grado di recuperare parte del freddo dai prodotti, come le correnti di ossigeno e azoto liquidi. Ciò consente di ridurre il fabbisogno energetico complessivo del 30% fino anche al 40%. Grazie a queste efficienze, la distillazione criogenica rimane l’approccio privilegiato per operazioni su larga scala, superiori a circa 100 tonnellate al giorno, poiché altre tecnologie, come quelle basate su membrane o su adsorbimento a pressione variabile (PSA), non riescono a eguagliare né i livelli di produzione né gli standard di purezza richiesti. Consideriamolo in questi termini: impianti in grado di produrre fino a 5.000 Nm³/h di ossigeno possono essere installati comodamente su mezzo acro di terreno, cosa impossibile con tecnologie alternative.

Fasi principali del processo delle unità di separazione dell'aria

Compressione e purificazione: rimozione di CO₂, umidità e idrocarburi per prevenire il congelamento

Le unità di separazione dell'aria (ASU) iniziano comprimendo l'aria ambiente a circa 150 psia (≅10 bar), aumentandone la densità per un trattamento efficace a valle. Questa aria pressurizzata passa quindi attraverso una serie di stadi di purificazione progettata per rimuovere i contaminanti che potrebbero congelare o reagire a temperature criogeniche:

• Filtro per particolato eliminare polvere e detriti meccanici
• Filtri coalescenti rimuovere aerosol di olio provenienti dai lubrificanti dei compressori
• Letti adsorbenti contenenti allumina attivata e zeoliti che assorbono umidità e CO₂

Questo approccio graduale previene la formazione di ghiaccio negli scambiatori di calore ed elimina l’accumulo di acetilene — un noto rischio di esplosione negli ambienti ricchi di ossigeno. Una corretta purificazione estende la durata utile dei setacci molecolari del 30–40%, riducendo significativamente i costi di manutenzione nel ciclo di vita.

Raffreddamento, espansione e frazionamento: dall’aria gassosa ai prodotti liquidi ad alta purezza

Dopo la purificazione, l'aria entra nella sezione criogenica, dove viene raffreddata a circa -185 °C mediante scambio termico in controcorrente negli scambiatori a piastre e alettature in alluminio brasato. Una parte subisce un'espansione controllata attraverso turbine, sfruttando l'effetto Joule-Thomson per indurre una parziale liquefazione. La miscela bifase risultante alimenta un sistema di distillazione a doppia colonna:

Cicli continui di condensazione e ribollitura separano i componenti con precisione. Il recupero di energia durante l'espansione riutilizza il 65–75% dell'energia impiegata nella compressione, rendendo il processo sia termodinamicamente efficiente che operativamente sostenibile.

Principali applicazioni industriali delle unità di separazione dell'aria

Domanda da parte dell'industria pesante: produzione dell'acciaio, sintesi chimica e raffinazione con ossigeno e azoto gassosi o liquidi

Le unità di separazione dell'aria (ASU) forniscono sia ossigeno che azoto in forma gassosa e liquida a numerosi settori fondamentali della produzione industriale. Prendiamo ad esempio la produzione dell'acciaio: quando i produttori iniettano ossigeno direttamente nei forni a ventola o nei forni a ossigeno di base, ottengono risultati di combustione migliori. Ciò riduce tipicamente il consumo di coke del 20–30% e diminuisce anche le emissioni di anidride carbonica per tonnellata di acciaio prodotta. Per i processi chimici che richiedono protezione dalla contaminazione da ossigeno, l’azoto liquido svolge un ruolo fondamentale. Un esempio significativo è la produzione di ossido di etilene, poiché anche tracce minime di ossigeno potrebbero innescare reazioni di decomposizione pericolose. Anche le raffinerie traggono vantaggio dall’utilizzo di ossigeno ad alta purezza, pari a circa il 99,5% o superiore: tali livelli di purezza migliorano i processi di cracking catalitico e contribuiscono a mantenere efficace l’idrodesolforazione, senza dover temere la progressiva disattivazione dei catalizzatori. Il vantaggio della forma liquida va tuttavia oltre le sole prestazioni: poiché i liquidi consentono di immagazzinare maggiore energia in volumi più ridotti e offrono maggiori opzioni logistiche, le aziende che integrano ASU nelle proprie operazioni registrano spesso una riduzione dei costi di trasporto pari a circa il 40%, rispetto all’affidamento esclusivo su condotte per la fornitura di gas.

Applicazioni di nicchia ad alta purezza: ossigeno medico, imballaggio in atmosfera modificata e produzione di semiconduttori

Gli impianti di separazione dell'aria fanno molto di più che produrre semplicemente grandi volumi di gas. Essi producono effettivamente gas ultra-puri, fondamentali per alcune applicazioni estremamente importanti. Prendiamo ad esempio l'ossigeno di grado medico: secondo gli standard USP/EP deve presentare una purezza di almeno il 99,5% ed è assolutamente essenziale per i pazienti che necessitano di supporto respiratorio o per quelli ricoverati nelle unità di terapia intensiva. La domanda è aumentata del circa 25% durante l’ultima grave crisi sanitaria. Anche il settore alimentare si affida in larga misura alle proprietà dell’azoto: quando gli alimenti confezionati vengono conservati mediante imballaggio in atmosfera modificata (MAP), l’azoto ne previene il deterioramento bloccando l’ossidazione e la crescita microbica. Ciò contribuisce notevolmente a prolungare la durata di conservazione e a ridurre il problema degli sprechi alimentari, che interessa circa il 30% del settore. Infine, nel campo della produzione di semiconduttori le esigenze diventano ancora più stringenti: in queste applicazioni l’azoto deve raggiungere livelli di purezza pari al 99,999% (nota come purezza 5N), con una contaminazione da ossigeno inferiore a 1 parte per milione. La distillazione criogenica rimane l’unico metodo in grado di garantire tale precisione, elemento determinante nella produzione di wafer di silicio perfetti.

Progettazione e affidabilità nelle moderne unità di separazione dell'aria

Gli impianti di separazione dell'aria (ASU) odierni sono progettati per funzionare ininterrottamente, anche in condizioni difficili negli ambienti industriali. Questi sistemi dispongono di compressori di riserva e di speciali meccanismi di controllo che mantengono la temperatura di quelle colonne estremamente fredde entro una tolleranza di ±0,5 °C. Questa stabilità termica è fondamentale, poiché garantisce il corretto svolgimento del processo di separazione e assicura che i prodotti finali siano puliti e puri. Per garantire resistenza strutturale, i produttori utilizzano serbatoi a doppio strato con isolamento a vuoto realizzati in leghe speciali di acciaio, capaci di resistere a temperature fino a −196 °C senza creparsi né usurarsi. Per quanto riguarda il risparmio energetico, gli ASU moderni recuperano effettivamente il calore generato dalle parti di compressione, riducendo il fabbisogno di energia elettrica del 15–20% rispetto ai modelli più vecchi. Questo dato è confermato da ricerche pubblicate su riviste scientifiche come il Journal of Cleaner Production. Un’altra caratteristica intelligente è la progettazione modulare, che consente agli impianti di ampliare gradualmente la propria capacità e di sostituire componenti senza dover interrompere le operazioni. Tutte queste scelte ingegneristiche accuratamente studiate consentono un tempo di attività pari al 99,6%, il che significa che ospedali, fabbriche di semiconduttori e altre strutture essenziali possono contare su forniture costanti di azoto liquido, ossigeno e argon ogniqualvolta ne abbiano bisogno.

Domande Frequenti

• Come funziona la distillazione criogenica?
  La distillazione criogenica funziona raffreddando l'aria compressa fino a portarla allo stato liquido e successivamente riscaldandola per separare i gas in base ai loro punti di ebollizione.
• Quali sono alcune applicazioni industriali dei gas purificati provenienti dagli impianti di separazione dell'aria (ASU)?
  I gas purificati sono utilizzati nella produzione dell'acciaio, nella sintesi chimica, nel settore del raffinamento, nei campi medici, nell'imballaggio in atmosfera modificata e nella fabbricazione di semiconduttori.
• Qual è l'importanza della progettazione modulare negli ASU moderni?
  La progettazione modulare consente l'ampliamento della capacità e la sostituzione di componenti senza interrompere le operazioni, migliorando efficienza e affidabilità.
• Perché la purezza dell'ossigeno è importante nelle applicazioni industriali?
  Un'elevata purezza dell'ossigeno è fondamentale per processi come la frammentazione catalitica e per evitare la disattivazione dei catalizzatori nelle raffinerie.
• Quali sono i principali gas separati negli Unità di separazione dell'aria (ASU)?
  Azoto, ossigeno e argon sono i principali gas separati negli impianti di separazione dell'aria (ASU).
