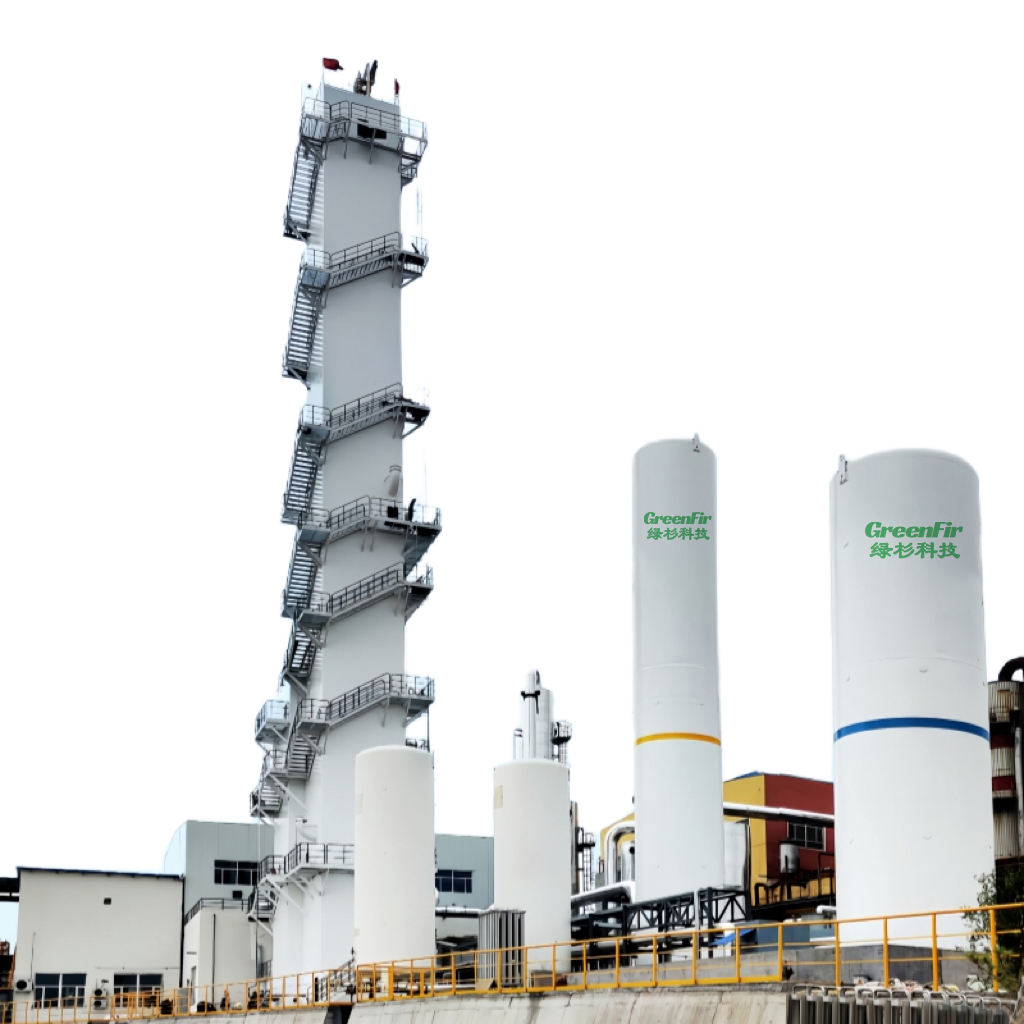

Considerazioni sulla progettazione dell'impianto di produzione dell'ossigeno

Nucleo Separazione dell'aria per la generazione di ossigeno Tecnologie e criteri di selezione

Sistemi PSA, a membrana e criogenici: compromessi tra prestazioni, purezza e scalabilità

Quando si tratta di generare ossigeno in loco che utilizza separazione dell'aria per la generazione di ossigeno esistono fondamentalmente tre principali approcci: l'adsorbimento a ciclo di pressione (PSA), la separazione con membrana e la distillazione criogenica. Iniziamo dai sistemi PSA. Questi utilizzano tipicamente materiali zeolitici come adsorbenti e possono produrre ossigeno con una purezza compresa tra il 90% e il 95%, sufficiente a soddisfare gli standard medici. Il loro consumo energetico è moderato, pari approssimativamente a 0,4–0,6 kWh per metro cubo, e la loro capacità varia da piccoli impianti che gestiscono 5 metri cubi all’ora fino a installazioni più grandi da 100 metri cubi all’ora. La tecnologia a membrana si distingue per la sua rapida messa in opera e per un’elevata efficienza operativa, con un consumo energetico inferiore a 0,3 kWh per metro cubo. Tuttavia, questi sistemi raggiungono al massimo una purezza di ossigeno pari al 30–45%, pertanto vengono impiegati prevalentemente in applicazioni come il potenziamento dell’aria di combustione nei processi industriali, dove non è richiesta un’elevata purezza. Infine, la distillazione criogenica fornisce ossigeno estremamente puro, con una purezza superiore al 99,5%, necessaria per applicazioni critiche quali la produzione dell’acciaio e i gas speciali. Questo metodo richiede però un notevole investimento iniziale nelle infrastrutture e un maggiore consumo energetico, pari a circa 0,8–1,2 kWh per metro cubo. Per la maggior parte delle aziende, la soluzione criogenica risulta economicamente vantaggiosa solo quando le esigenze giornaliere di produzione superano i 100 tonnellate. Esaminando tutte le opzioni disponibili, emerge un andamento generale: maggiore è il livello di purezza richiesto, maggiore è il fabbisogno energetico. La criogenia è la scelta vincente quando la purezza non può essere in alcun modo compromessa; il PSA offre il miglior compromesso per ospedali e impianti di media taglia; le membrane, invece, risultano ideali in situazioni in cui è accettabile una purezza inferiore e il costo rimane un fattore primario.

Parametri di riferimento per l'efficienza energetica e soglie di purezza per applicazione (medica, industriale, laboratoriale)

Le esigenze specifiche delle diverse applicazioni determinano quali tecnologie vengono scelte, in base al livello di purezza e di efficienza più appropriato. Per l'ossigeno medico sono previsti requisiti rigorosi da rispettare, tra cui gli standard ISO 8573-1 Classe 1 e ISO 13485. La purezza deve essere pari a circa il 93%, con una tolleranza del ±3%, e devono essere applicati controlli molto stringenti su sostanze come gli idrocarburi, il cui contenuto non deve superare 0,1 parti per milione. Il contenuto di umidità deve corrispondere a un punto di rugiada non superiore a -70 gradi Celsius e anche la contaminazione microbica deve essere mantenuta entro i limiti accettabili. Queste specifiche vengono generalmente garantite mediante sistemi PSA che consumano da 0,4 a 0,6 chilowattora per metro cubo normale; nella maggior parte degli impianti è inoltre prevista una certa ridondanza per garantire l'affidabilità.

Le applicazioni industriali sono però completamente diverse. I produttori di acciaio dipendono dall’ossigeno criogenico con una purezza superiore al 99,5%, che richiede circa 0,8–1,2 kWh per Nm³. D’altra parte, molti processi chimici di ossidazione funzionano perfettamente con ossigeno ottenuto tramite membrane, con livelli di purezza compresi tra il 30% e il 45%, consumando significativamente meno energia, pari a circa 0,3 kWh per Nm³. Anche i laboratori generalmente richiedono una purezza intermedia, mirando al 95–99% per i loro strumenti analitici. Ciò viene comunemente ottenuto mediante unità modulari PSA, il cui consumo energetico tipico varia tra 0,5 e 0,7 kWh per Nm³. È importante ricordare che un aumento della purezza comporta un costo in termini di efficienza energetica. Quando le applicazioni non necessitano di una purezza superiore al 50%, i sistemi a membrana possono ridurre il consumo energetico della metà o dei due terzi rispetto ai metodi criogenici. Adattare esattamente le capacità dell’impianto alle esigenze specifiche di ciascuna applicazione contribuisce a mantenere sia i costi iniziali di investimento sia le spese operative continue ai livelli ottimali.

Conformità normativa e progettazione critica per la sicurezza degli impianti medici di ossigeno

Raggiungimento della qualità dell’aria conforme alla classe 1 ISO 8573-1 e dei requisiti di validazione in loco

Per gli impianti di produzione di ossigeno medicale, la conformità alla norma ISO 8573-1 Classe 1 è obbligatoria. Queste norme specificano requisiti minimi, quali un’ossigeno con purezza pari ad almeno il 99,5 %, idrocarburi inferiori a 0,1 parti per milione, particelle non superiori a mezzo micrometro e punti di rugiada fino a meno 70 gradi Celsius. Il processo di validazione prevede visite periodiche sul sito ogni tre mesi, durante le quali i tecnici eseguono analisi mediante strumentazione per cromatografia gassosa accoppiata a spettrometria di massa per verificare la composizione effettiva del flusso gassoso. Inoltre, vengono prelevati campioni su piastre di agar per ricercare eventuali microrganismi che potrebbero essere passati inosservati, e vengono verificati i livelli di umidità impiegando igrometri opportunamente tarati. Tutti questi controlli devono essere documentati accuratamente. Gli impianti devono tenere registri dettagliati delle tarature, monitorare le variazioni nel tempo e installare sistemi in grado di rilevare in continuo la purezza del gas. Qualora si verifichi un’anomalia che superi i limiti di sicurezza, il sistema deve arrestarsi automaticamente. Questo approccio è coerente con le raccomandazioni dell’Organizzazione Mondiale della Sanità e soddisfa i rigorosi requisiti stabiliti da enti regolatori quali la Food and Drug Administration (FDA) e l’Agenzia europea per i medicinali (EMA).

Disposizione Spaziale, Pianificazione della Ridondanza e Integrazione delle Forniture di Emergenza per le Strutture Sanitarie

Quando si progettano sistemi in cui la sicurezza è la priorità assoluta, il punto di partenza è sempre la separazione fisica. Le aree di compressione devono essere tenute separate dalle sezioni di separazione e stoccaggio mediante barriere idonee alla resistenza al fuoco. I serbatoi tampone devono avere una capacità sufficiente a soddisfare almeno 48 ore di richiesta massima. Per gli ospedali, l’adozione di impianti a doppio circuito fa tutta la differenza. Questi sistemi commutano automaticamente in caso di interventi di manutenzione o di interruzione dell’alimentazione elettrica, garantendo che le unità di terapia intensiva e le sale operatorie non perdano mai la fornitura di ossigeno. Occorre inoltre considerare diversi punti critici di integrazione. Risultano essenziali i collegamenti di emergenza con i gruppi di bombole ad alta pressione. Gli ospedali situati in zone soggette a terremoti richiedono appositi rinforzi antisismici per garantire la stabilità degli impianti. Non va inoltre dimenticata l’installazione di sensori di ossigeno ambientale in tutto l’edificio, per rilevare livelli pericolosi di accumulo di ossigeno. Valutazioni di rischio complete, estese all’intero ospedale, consentono di definire come indirizzare le forniture attraverso le diverse aree, nel rispetto delle norme NFPA 99. Ciò garantisce che le tubazioni dell’ossigeno siano mantenute lontane da potenziali punti di accensione e che i reparti di assistenza critica continuino a funzionare regolarmente anche in condizioni particolarmente sfavorevoli.

Dimensionamento e specifica delle attrezzature principali in Separazione dell'aria per la generazione di ossigeno Sistemi

Scegliere le dimensioni e le specifiche corrette per i componenti principali fa la differenza in termini di affidabilità del sistema, di efficienza operativa e di conformità alle normative. Per i compressori d'aria, è necessario produrre aria priva di olio a una pressione compresa tra 6 e 10 bar, affinché gli alambicchi a setaccio molecolare e i filtri funzionino correttamente. La maggior parte degli impianti richiede tre stadi di filtrazione, solitamente con filtri coalescenti in prima istanza, seguiti da carboni attivi e infine da stadi con essiccanti, per raggiungere lo standard ISO 8573-1 Classe 1 per la qualità dell’aria in ingresso. Per quanto riguarda le unità di separazione, come torri PSA, moduli a membrana o colonne criogeniche, l’accuratezza delle dimensioni è fondamentale sia per soddisfare i requisiti di portata che quelli di purezza. Le applicazioni mediche richiedono generalmente concentrazioni di ossigeno pari ad almeno il 93%, mentre le esigenze industriali variano notevolmente, da circa 10 a 500 metri cubi all’ora. I serbatoi di stoccaggio devono contenere una quantità di gas sufficiente a coprire almeno 30 minuti di picco della domanda. Anche i sistemi di monitoraggio devono controllare costantemente i livelli di purezza, le letture di pressione, il punto di rugiada e il contenuto di idrocarburi. I valori di consumo energetico per i sistemi PSA tendono a variare a seconda di chi li riporta. Sistemi ben progettati operano tipicamente tra 0,4 e 0,6 chilowattora per metro cubo, un valore molto migliore rispetto ai dati spesso citati ma fuorvianti (1,0–1,4 kWh/Nm³), riferiti a sistemi non adeguatamente ottimizzati o dotati di compressori di capacità insufficiente. Un altro vantaggio significativo è la scalabilità modulare: la maggior parte dei sistemi moderni consente di aumentare la capacità di circa il 20–30% semplicemente aggiungendo ulteriori vasche di adsorbimento o ulteriori stack a membrana, anziché sostituire l’intero sistema.

Domande frequenti

Quale metodo di generazione dell'ossigeno garantisce la purezza più elevata?

La distillazione criogenica garantisce la purezza più elevata, fornendo ossigeno con una purezza superiore al 99,5%.

Esiste una differenza nel consumo energetico tra i diversi sistemi?

Sì, il consumo energetico varia tra i sistemi: la PSA richiede tipicamente da 0,4 a 0,6 kWh per metro cubo, i sistemi a membrana consumano meno di 0,3 kWh, mentre i sistemi criogenici necessitano da 0,8 a 1,2 kWh per metro cubo.

A quali normative devono conformarsi gli impianti di ossigeno medicale?

Gli impianti di ossigeno medicale devono conformarsi agli standard ISO 8573-1 Classe 1 e ISO 13485, che includono requisiti minimi di purezza e sicurezza.

Quali sono i principali separazione dell'aria per la generazione di ossigeno metodi?

I principali metodi di generazione dell'ossigeno comprendono l'adsorbimento a scambio di pressione (PSA), la separazione mediante membrana e la distillazione criogenica.
