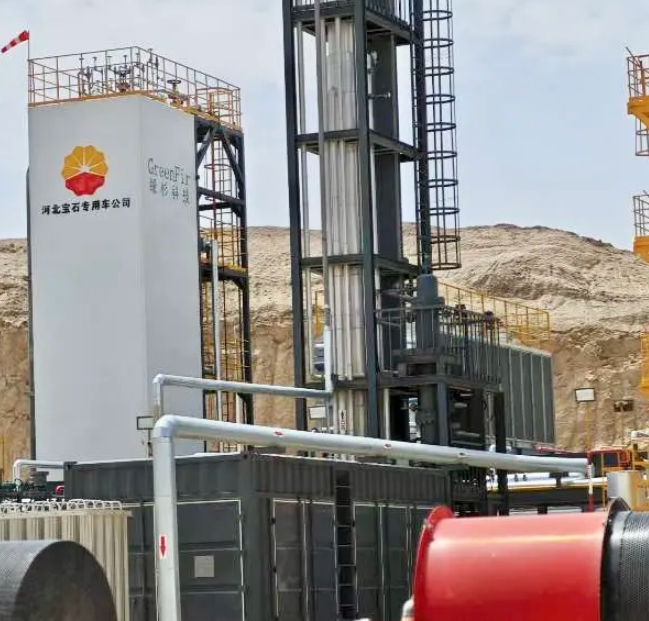

محطات الغاز الطبيعي المسال المركّبة على منصات متحركة

التحول نحو الغاز الطبيعي المسال النمطي

قبل عشر سنوات، كان بناء محطة غاز طبيعي مسال يعني تسوية موقع كبير، وصب أساسات خرسانية، وقضاء عامين إلى ثلاثة أعوام في الإنشاءات الميدانية. أما اليوم، فإن شريحة متزايدة من القطاع تتبع نهجاً مختلفاً. فقد انتقلت محطات الغاز الطبيعي المسال المُركَّبة على منصات انزلاقية—التي يُصنع فيها خط التسييل بالكامل في ورشة تصنيع، ثم تُنقل إلى الموقع وتُثبَّت فيه—من كونها حلاً متخصصاً إلى خيار رئيسي معتمد على نطاق واسع.

السائق ليس معقدًا. وتواجه مشاريع الغاز الطبيعي المسال التقليدية التي تُبنى في الموقع تجاوزات في التكاليف، وتأخيرات في الجدول الزمني، ونقصًا في العمالة. أما التنفيذ الوحداتي فيعالج هذه المشكلات الثلاثة جميعها. فبنقل عمليات التصنيع خارج الموقع إلى بيئات خاضعة للرقابة، يكتسب فريق المشروع القدرة على التنبؤ بالنتائج، وضمان الجودة، وزيادة السرعة. وفي حقول الغاز النائية، أو الأصول المهمَّشة، أو الأسواق التي تحتاج إلى الغاز الطبيعي المسال بسرعة، تُعد المحطات المركَّبة على منصات (سكيد) غالبًا الحل العملي الوحيد.

كيف تبدو محطة غاز طبيعي مسال مركَّبة على منصة (سكيد) في الواقع

محطة الغاز الطبيعي المسال المركَّبة على منصة (سكيد) ليست جهازًا واحدًا فقط، بل هي نظام متكامل يتم تجميعه على أطر هيكيلية من الفولاذ المُصمَّمة لسهولة النقل. وتشمل التكوينات النموذجية معالجة الغاز المُغذِّي أوليًّا (المعالجة الأمينية، وإزالة الرطوبة، وإزالة الزئبق)، وتسييل الغاز (عادةً ما يستخدم دورة توسيع النيتروجين أو دورة المبردات المختلطة)، والتخزين، وتحميل المنتج.

يُقسِّم نهج التصميم الوحدوي المصنع إلى وحدات قابلة للنقل، بحيث يُصمَّم كل وحدة لتناسب قيود الشحن—عادةً ما تكون بطول ٤٠ قدمًا وعرض ١٠ أقدام وارتفاع ١٠ أقدام للنقل البري، أو أكبر حجمًا للشحن البحري. تصل الوحدات إلى الموقع وقد تم تركيب أنابيبها وأجهزة قياسها وتوصيلاتها الكهربائية واختبارها مسبقًا. ويقتصر العمل الميداني على إعداد الأساسات ووضع الوحدات في أماكنها وربطها مع بعضها. فعلى سبيل المثال، شُغِّلت وحدة متكاملة لإنتاج الغاز الطبيعي المسال بسعة ١٠٠٠٠٠ متر مكعب قياسي يوميًّا في سيتشوان خلال أقل من ستة أشهر من تاريخ تسليم الوحدات—وهو جدول زمني كان مستحيل التحقيق باستخدام طرق الإنشاء التقليدية.

المزايا المتعلقة بالتكلفة والجدول الزمني التي تهم فعليًّا

الأرقام تروي القصة. ويمكن أن يقلل البناء الوحدوي من الجدول الزمني الكلي للمشروع بنسبة تتراوح بين ١٥٪ و٢٥٪ مقارنةً بالطرق التقليدية. وفي مشروع نموذجي صغير الحجم لإنتاج الغاز الطبيعي المسال، يعادل ذلك اختصارًا في الجدول الزمني يتراوح بين ٦ و١٢ شهرًا—أي تحقيق عائدات في وقت أبكر وفترة تمويل أقصر.

تتحقق وفورات التكلفة من زوايا متعددة. فأسعار العمالة في ورش التصنيع غالبًا ما تكون أقل من أسعار العمالة الميدانية، خاصةً عند أخذ البنية التحتية المطلوبة لدعم معسكر البناء النائي في الاعتبار . وتكون الإنتاجية في بيئة ورشة مُتحكَّمٌ فيها أعلى— فلا توجد تأخيرات ناتجة عن الطقس، ولا مشاكل في تخزين المواد، ولا نقص في عمالة التخصصات. . والجودة أفضل لأن نفس الفريق يُصنِّع نفس الوحدات النمطية مرارًا وتكرارًا، مما يُطوِّر كفاءات لا يمكن للفِرق الميدانية أن تُنافسها.

قيَّم أحد المشغِّلين في حقل إجل فورد الصخري كلا النهجين لمشروع محطة غاز طبيعي مُسال بطاقة ٥٠٬٠٠٠ جالون يوميًّا. وبلغت التكلفة الإجمالية المُركَّبة للخيار النمطي أقل بنسبة ١٨٪، مع تحقيق بدء التشغيل قبل ستة أشهر. وقد كان القرار واضحًا.

الأماكن التي تتفوَّق فيها المحطات المُركَّبة على منصات قاعدية (سكيد)— والأماكن التي لا تتفوَّق فيها

تتفوق المحطات المُركَّبة على منصات انزلاقية في سيناريوهات محددة. فالمواقع النائية ذات البنية التحتية المحدودة هي الأنسب لهذه المحطات؛ إذ لا حاجة إلى إيواء طاقم بناء كبير وتوفير احتياجاته لمدة عامين. كما تصبح موارد الغاز المُهمَّشة، التي كانت ستُحرق دون استفادة منها، قابلة للتسويق والربح. أما المشاريع المؤقتة أو التجريبية فتستفيد من إمكانية نقل المحطة إلى موقع آخر عند انتهاء المشروع الأول. .

لكن الحل الوحدوي ليس دائمًا هو الجواب الأمثل. ففي حالة محطات إسالة الغاز الطبيعي الضخمة جدًّا المُخصَّصة لتلبية الطلب الأساسي—أي بطاقة إنتاجية تبلغ ٥ ملايين طن سنويًّا فأكثر—تُرجِّح وفورات الحجم الكبير البناء التقليدي في الموقع. فستكون الوحدات كبيرة جدًّا بحيث يتعذَّر نقلها، كما أن ميزة تكلفة العمالة في الموقع لمشروع ضخم واحد تفوق الفوائد الإنتاجية الناتجة عن التصنيع في الورشة.

توجد أيضًا قيود النقل. ويجب أن تناسب الوحدات الحيز المتاح للشحن. وهذا يعني أن بعض المعدات—وخاصة أعمدة التجزئة الكبيرة أو صناديق التبريد الكريوجيني—قد تحتاج إلى تقسيمها إلى وحدات متعددة ثم إعادة تجميعها في الموقع، مما يزيد من التعقيد. وقد تعلّم فريق مشروع في غرب أستراليا هذه الدروس عندما وصلت وحدة صندوق التبريد بعرض يزيد ستة بوصات عن العرض المسموح به في ممر النقل. وتطلّب الحل إغلاق الطرق، ومرافقة شرطية، وزيادة في التكلفة تجاوزت ستة أرقام.

خيارات التكنولوجيا في محطات الغاز الطبيعي المسال على نطاق صغير

وتتفاوت عملية التسييل ذاتها بين المحطات المُركَّبة على منصات، لكن دورةً اثنتين تهيمنان على قطاع التسييل على نطاق صغير.

دورات الموسّع النيتروجيني تتميّز بشعبية كبيرة نظراً لبساطتها ومرونتها التشغيلية يتم ضغط النيتروجين، وتبريده، ثم توسيعه لتوليد التبريد، وإعادة تدويره. وهذه الدورة غير قابلة للاشتعال، ما يبسّط أنظمة السلامة، كما أنها تتعامل بكفاءة مع التغيرات في تركيب الغاز المُدخل. أما العيب الوحيد فيها فهو الكفاءة؛ إذ تستهلك دورة النيتروجين طاقة كهربائية أكثر لكل وحدة من الغاز الطبيعي المسال المنتج مقارنةً بأنظمة التبريد ذات المبردات المختلطة.

دورات المبردات المختلطة —وخاصة دورة المبرد المختلط الأحادية (SMR)—توفر كفاءة حرارية أفضل . وباستخدام خليط من الهيدروكربونات والنيتروجين، يمكن للمبرد أن يتطابق بشكل أقرب مع منحنى تبريد الغاز الطبيعي، مما يقلل من فقدان الإكسيرجي. أما المقابل لهذا التحسين فهو التعقيد: إذ يجب إدارة تركيب المبرد بعناية فائقة، كما أن النظام أقل تحمّلاً للتغيرات في تركيب غاز المدخل.

وبالنسبة لمعظم التطبيقات المركبة على منصات متحركة (سكيد) ضمن النطاق اليومي من ١٠٠٠٠ إلى ١٠٠٠٠٠ نيو متر مكعب، تُعتبر دورات موسّع النيتروجين الخيار الافتراضي. فهي أسهل في التشغيل، وأبسط في التحكم، وأكثر تحمّلاً للواقع التشغيلي الذي يرافق المواقع النائية والطواقم الأقل خبرة.

تصميم وتصنيع المنصات المزلقة: التفاصيل هي التي تصنع الفارق

هنا حيث يلتقي الإطارات بالطريق. إن محطة الغاز الطبيعي المسال المركّبة على منصة مزلقة لا تكون جودتها أفضل من جودة تصنيعها. ويجب أن تراعي تحليلات إجهادات المواسير الأحمال الناتجة عن النقل، وليس فقط الظروف التشغيلية. كما يجب أن تتحمل أجهزة القياس الاهتزازات الناتجة عن حركة الطريق. أما الأسلاك الكهربائية فيجب توجيهها بطريقة تجنب حدوث أي تلف أثناء الرفع والتركيب.

إن أفضل مصنّعي المنصات المزلقة يصمّمون مع الأخذ بعين الاعتبار عملية النقل منذ المرحلة الأولى من التصميم. وهذا يعني مراعاة توزيع وزن الوحدة لتسهيل رفعها بواسطة الرافعة، وتوفير الدعامات الإنشائية اللازمة لتحمل اهتزازات النقل البري، وتحديد نقاط الوصول المناسبة للتوصيلات الميدانية. ومن العوامل الأخرى التي تميّز هذه المنصات إجراء التشغيل التجريبي المبدئي في ورشة التصنيع؛ إذ إن المنصة المزلقة التي تصل إلى الموقع وقد تم معايرة أجهزة القياس فيها مسبقاً واختبار الحلقات الكهربائية والتحكمية بالكامل توفر أسابيع عديدة من الوقت اللازم للتشغيل التجريبي الميداني.

استخدم مشروعٌ في حوض بيرميان مُصنِّعين مختلفين لتصنيع وحدات متطابقة. فوصلت إحدى الوحدات مع جميع أجهزة القياس المُعايرة مسبقًا ومُوثَّقة؛ بينما وصلت الأخرى مع أسلاك مفككة وكابلات غير مُوسومة وأجهزة قياس تتطلب إعادة معايرة كاملة. وبدأ التشغيل التجريبي للمنشأة الأولى خلال ثلاثة أسابيع، بينما استغرق التشغيل التجريبي للمنشأة الثانية عشرة أسبوعًا. أما الفرق في تكلفة التصنيع فكان أقل من ٥٪، بينما كان الفرق في وقت بدء التشغيل هائلًا.

لماذا يُحدِّد جودة التصنيع نجاح المشروع

تقلِّل محطات الغاز الطبيعي المسال المركَّبة على وحدات (سكيد) من الجدول الزمني للمشروع عبر نقل الأعمال خارج الموقع، لكن هذا التقليل لا يتحقَّق إلا إذا أُنجز العمل خارج الموقع بشكلٍ صحيح. فالوحدة التي تتطلَّب إجراء تعديلات كبيرة في الموقع تُفقِد الغرض الأساسي من التصنيع الوحدوي. فسوء اللحام أو عدم انتظام المحاور في الوصلات أو تركيب أسلاك أجهزة القياس بشكلٍ خاطئ لا يؤدي فقط إلى تكاليف إضافية، بل يستهلك أيضًا الوقت الذي وُفِّرَ في الجدول الزمني — وهو العامل الرئيسي الذي جعل التصنيع الوحدوي جذَّابًا منذ البداية.

بالنسبة لملاك المشاريع الذين يقيّمون حلول الوحدات المُركَّبة على منصات متحركة (Skid-mounted)، فإن سجل المُصنِّع يهم أكثر من اسم الجهة المرخِّصة للتكنولوجيا. فالمُصنِّع الموثوق الذي يمتلك ضوابط جودة صارمة، وفريق إدارة مشاريع ذو خبرة، وتاريخًا حافلًا بالتسليم في الوقت المحدَّد، يقلِّل من مخاطر المشروع بطريقة لا يمكن لأي قدرٍ من الهندسة أن يعوّضها. وقد بنت شركات مثل GreenFir سمعتها بالضبط على هذا النوع من الموثوقية في التنفيذ؛ حيث تُسلِّم معدات معالجة الغاز المُركَّبة على منصات متحركة، والتي تصل إلى موقع المشروع جاهزة للتشغيل فورًا، مع أقل قدر ممكن من أعمال التعديل الميدانية، وجدول زمني مضمون لبدء التشغيل.
