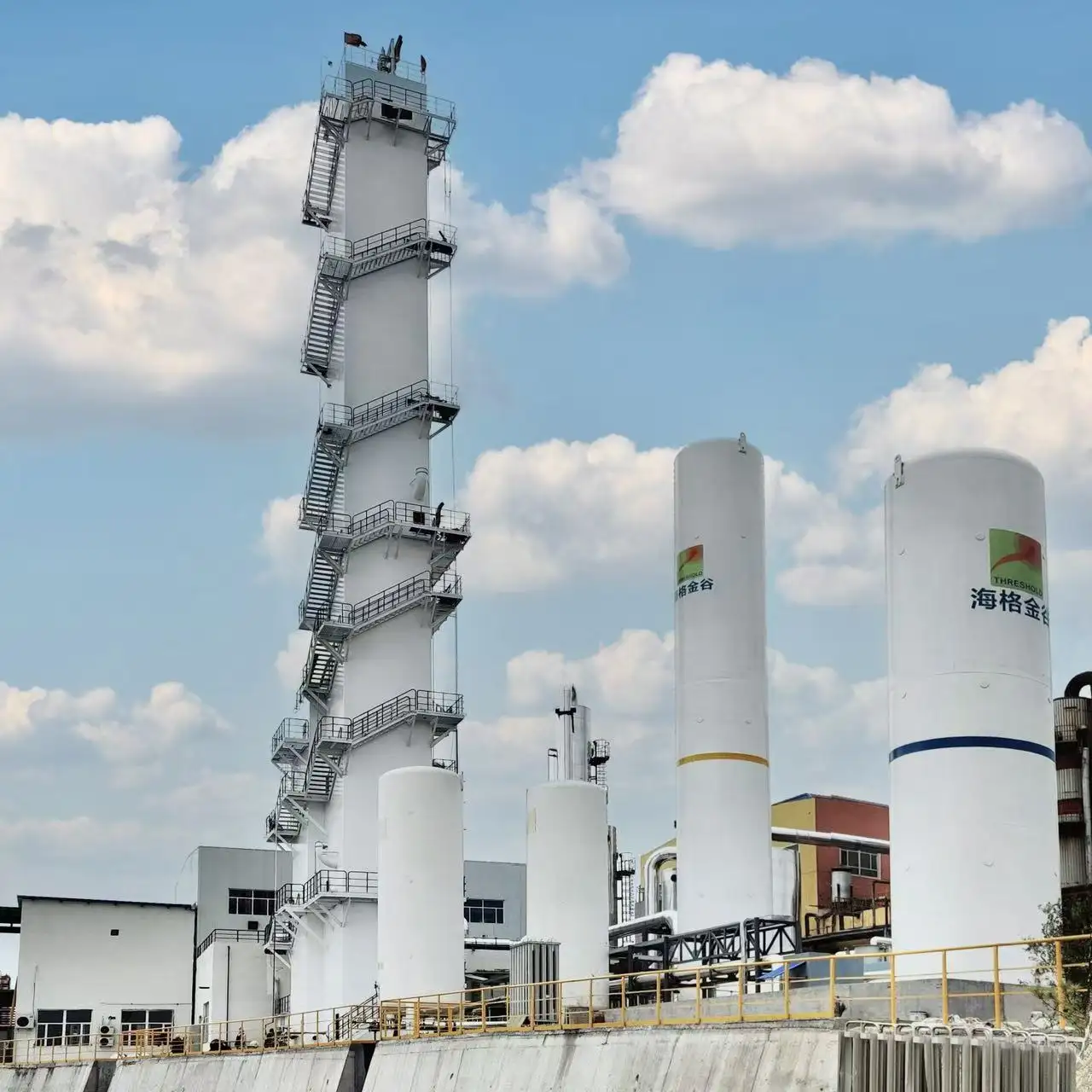

Sistemi di separazione dell’aria per la generazione di ossigeno | O₂ su richiesta

Processo e Descrizione

L'aria subisce una pressurizzazione e filtrazione, un raffreddamento preliminare e una disidratazione iniziale, seguiti da una disidratazione profonda tramite PPU. Una parte entra nel booster per la pressurizzazione, dopo di che una frazione viene prelevata e fatta passare attraverso l'espansore per ulteriore pressurizzazione e raffreddamento. Successivamente, entra nello scambiatore di calore principale della cold box per un ulteriore raffreddamento, prima di entrare nell'espansore per la refrigerazione per espansione. Dopodiché, entra nella colonna inferiore per partecipare alla distillazione. Un'altra porzione viene raffreddata fino alla fase liquida tramite lo scambiatore di calore principale ed entra nella colonna inferiore per la distillazione. L'aria rimanente entra direttamente nello scambiatore di calore principale, dove viene raffreddata fino al punto di rugiada, ed entra quindi nella colonna inferiore per la distillazione. Dopo la distillazione nella colonna inferiore, l'ossigeno liquido viene prelevato dalla sommità, mentre viene estratto dalle sezioni inferiori aria liquida povera e aria liquida ricca di ossigeno. Queste tre correnti entrano in diverse sezioni della colonna superiore come liquidi di riflusso per partecipare alla distillazione. Infine, l'ossigeno prodotto viene ottenuto alla base della colonna superiore, mentre l'azoto prodotto viene prelevato dalla sommità. Dopo essere stati riscaldati nuovamente tramite lo scambiatore di calore, i prodotti vengono scaricati dalla cold box. A differenza dei processi convenzionali, questo schema include una colonna di arricchimento dell'argon. Le frazioni arricchite di argon vengono prelevate dalla sezione medio-inferiore della colonna superiore ed entrano nella colonna di arricchimento dell'argon. Attraverso la distillazione nella colonna di arricchimento dell'argon, del gas ricco di argon viene scaricato dalla sommità, mentre alla base si ottiene una frazione con maggiore concentrazione di ossigeno, che viene reimmessa nella colonna superiore per la distillazione.

Periodo di produzione, installazione e messa in servizio:

Modulare per assemblaggio in fabbrica e installazione in sito, garantisce una consegna efficiente del prodotto. La durata totale del progetto, dalla firma del contratto fino alla messa in servizio con successo, è inferiore a 8 mesi.

Parametri del compressore d'aria:

Portata in uscita: 62.500 Nm³/h; Pressione in uscita: 5,17 bar. Risultati della messa in servizio: rendimento di estrazione >99,3%.
